发光二极管正负极如何分辨
在PCBA加工行业里,因为贴片发光二极管体积小、耗电量低、利用寿命长、高亮度、环保、坚忍耐用坚固、合适量产、反映快,防震、节能、高解析度、耐震、可设计等长处会多范畴利用到发光二极管。利用进程中常常需要对贴片发光二极管进行焊接,这时候就需要对贴片发光二极管的正负极进行判定,才能完成焊接,那末如何才能快速的判定贴片发光二极管的正负极呢?

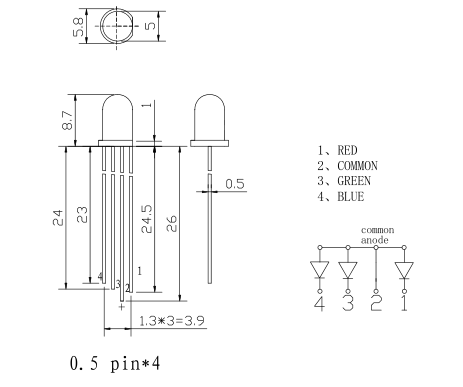

1、看二极管引脚
插件发光二极管在常规的环境下是长脚为正,短脚为负,假如两脚长短一样,则看发光二极管里面的小点是正极,大点是负极。
2、用检测东西
用万用表测试发光二极管,红表笔接为正,黑表笔接为负。注:在测试发光二极管时,假如低档测不出来时,可用RX10K档测,在两表笔接触在二极管的正负南北极时,在电阻较小的时辰,黑表笔所接的是二极管正极,电阻较年夜时,那末黑表笔是二极管负极。
万用表测试发光二极管正负极时显示甚么状况是准确的?
智能led灯珠 万用表Rx1k档红、黑两表笔瓜代接自闪发光二极管的两根引线,当发现此中一次丈量,表针先向右摆动必然距离,然后表针在此位置上最先稍微发抖(振动),摆动幅度在一小格摆布。这类现象申明自闪发光二极管内部的集成电路在万用表内部1.5V电池电压的感化下最先振荡,输出的脉冲电流使指针发生发抖,只是由于电压太低还不克不及使发光二极管发光。但此现象申明万用表红、黑表笔的接法是准确的,即万用表黑表笔接的是自闪发光二极管的正极。
3、看二极管的缺角处
在led节能灯照明行业中会常常用到5050贴片LED,这类贴片发光二极管是正方形的,四个直角中有一个角带个小缺角,带小缺角的那端就是负极,另外一端是正极。
4、看二极管产物标识
在0805、0603封装的贴片发光二极管在底部城市有”T”字形或倒三角形符号,”T”一横的一边是正极,另外一边是负极;三角形符号的“边”接近的是正,“角”接近的是负极。
5、看发光二极管内外形
从发光二极管的侧面不雅察会有两条引出线在管体内的外形,小的为正极,大的为负极。
